永磁式直流弧焊发电机

一、概述
    HF 系列永磁式弧焊发电机，具有体积小，重量轻，容量大，效率高，使用方便，质量可靠之特点。采用不低于 12PS 柴、汽油机或 7.5KW 电动机做动力，并可配装于三、四轮车及其它机动车辆上，组成移动或固定式电焊、发电两用机组。适用于油田、矿产开发、道路工程、桥梁建筑工程、管道工程、城镇、农村、林区、牧区、鱼港、工业、作坊、边防哨所、小型船舶、家庭及公共场所的电焊、照明（不可用日光灯）或电钻、电锤等交直流两用电器的电源。
    本机电焊部分采用负极对地两级输出结构，电焊和发电可分别使用或同时使用，其总负载以达本说明书中所规定容量。其特点是采用永磁方式，（使用稀土永磁材料）从而废除了传统的励磁机构。电焊时，焊接电流调节范围广，引弧容易、燃烧稳定，焊接性能可达到国家 AX 系列弧焊机的技术标准。
二、外形及安装尺寸

如图 1

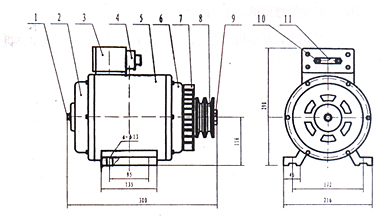

　　　　　　　　　　　　　 图1外形及安装尺寸图

1、 防尘罗栓； 2 、后端盖； 3 、接线盒； 4 、－ 220V 输出； 5 、外壳； 6 、前端盖； 7 、风轮； 8 、皮带轮； 9 、带轮紧定罗母； 10 、电焊输出线柱； 11 、大电流连接板；
