四、主要结构及工作原理

    HF系列永磁式直流弧焊发电机，主要结构是由：壳体、定子总成、前后端盖、转子总成、风扇、三角带轮等部分用螺钉连续而组成。其工作原理主要由外力通过三有皮带传动转子轴旋转而发电。有关发电机结构为一般转场式机构，采用永磁式而废除了励磁装置，发电机初转时即可发电，当转数逐渐增加至额定转数时，即达到额定电压，电流的输出，电焊部分采用三项绕组发电通过整流而变为直流电压；发电绕组为单项绕组，通过桥式整流，变为全波直流电。如（图 2 ）

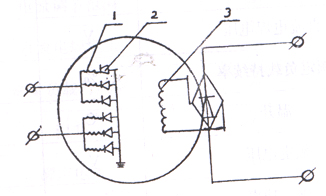

　　　　　　图 2 （发电原理图）

•  三相绕组 2 、硅整流元件 3 、单相绕组

五、使用环境
本机适用于下列环境：
1、周围空气的温度范围－ 30 ℃－＋ 40 ℃
2、空气相对温度在 40 ℃时≤ 50 ％；在 20 ℃≤ 90 ％。
3、没有导电尘埃与破坏金属绝缘腐蚀性气体的场所。
4、没有****危险的场所。
当使用环境与上述不符时应按国家标准 GB755 － 87 《旋转电机基本技术要求》进行修定。
六、安装与调试
正确的安装与调试，能使发电机发挥出最大功率，即能节约能源减少损耗又能延长发电机的使用寿命。1、当发电机启动时，无论使用何种机械（柴油机、汽油机、电动机）做动力，首先确定安装位置，然后测量动力机座和发电机座的平行度和垂直度，否则因发电机倾斜而增加三角皮带和发电机轴承的磨损且使动力机的马力消耗过大。
2、安装位置确定后，最好用不小于 6mm 库的凹形焊接一个底架，动力机用螺栓紧固在底架上，发电机在底架上留有能移动的量，用三角带调整丝调整三角带到最佳松紧度，然后用螺栓把发电机紧固在底架上，发电机的安装尺寸，机组的外形及接线方式可参照图 1 和图 3.
3、无论使用哪种机械做动力，该机的三角皮带轮槽形一定与发电机的轮槽形相同，并配装相应型号的三角皮带，其两机三角带轮的不垂直度应在± 0.3 °之间。
4、皮带的松紧应调整适度，皮带过紧则增加负荷使用发电机轴承过热而磨损，发热消耗动力机的马力，而且皮带因张力过大容易断裂，皮带过松则容易造成皮带打滑而产生高热，导至皮带磨损过大，并且使发电机发电量不能稳定，高热还会损坏发电机。

图 3 使用装配示意图

1、动力机； 2 、三角带； 3 、接线盒； 4 、 220V 直流输出引线； 5 、电焊引线； 6 、三角带调整螺栓； 7 、底架；
